Диаграмма Исикавы: примеры и руководство по решению бизнес-вопросов

Изучение проблем иногда становится сложным заданием для руководителей и предпринимателей. Однако, диаграмма Исикавы дает шанс определить, что именно влияет на появление осложнений.

Что такое диаграмма Исикавы и почему она важна для бизнеса

Диаграмма Исикавы — метод визуального анализа, который позволяет найти корневые причины трудностей. Этот метод придумал японский эксперт по качеству Каору Исикава в середине 20 века. Он заметил, что многие сложности в производстве появляются из-за множества взаимосвязанных условий. Чтобы систематизировать их диагностику, Каору разработал эту диаграмму. Принцип работы прост:

Сначала ясно формулируется проблема, которую нужно решить.
Определяются основные группы причин, которые могут на нее влиять.
В каждой группе находятся более конкретные источники, которые приводят к возникновению осложнения.
Проводится изучение всех выявленных причин и определяются самые значимые.

Преимущества для бизнеса

Позволяет увидеть все возможные источники проблемы в одном месте, что облегчает понимание ситуации.
Структурированный подход дает возможность избежать случайных выводов и не упустить важные детали.
Отлично подходит для мозговых штурмов и совместной работы над преодолением дилемм.
Позволяет найти не только поверхностные проблемы, но и глубинные, которые лежат в основе.
Глубокое понимание ситуации дает возможность действовать осознанно и аргументированно.

Диаграмма Исикавы — методика для выявления проблем и поиска путей их устранения. Она помогает компаниям повысить качество продукции, снизить затраты и улучшить процессы.

Из чего состоит диаграмма Исикавы

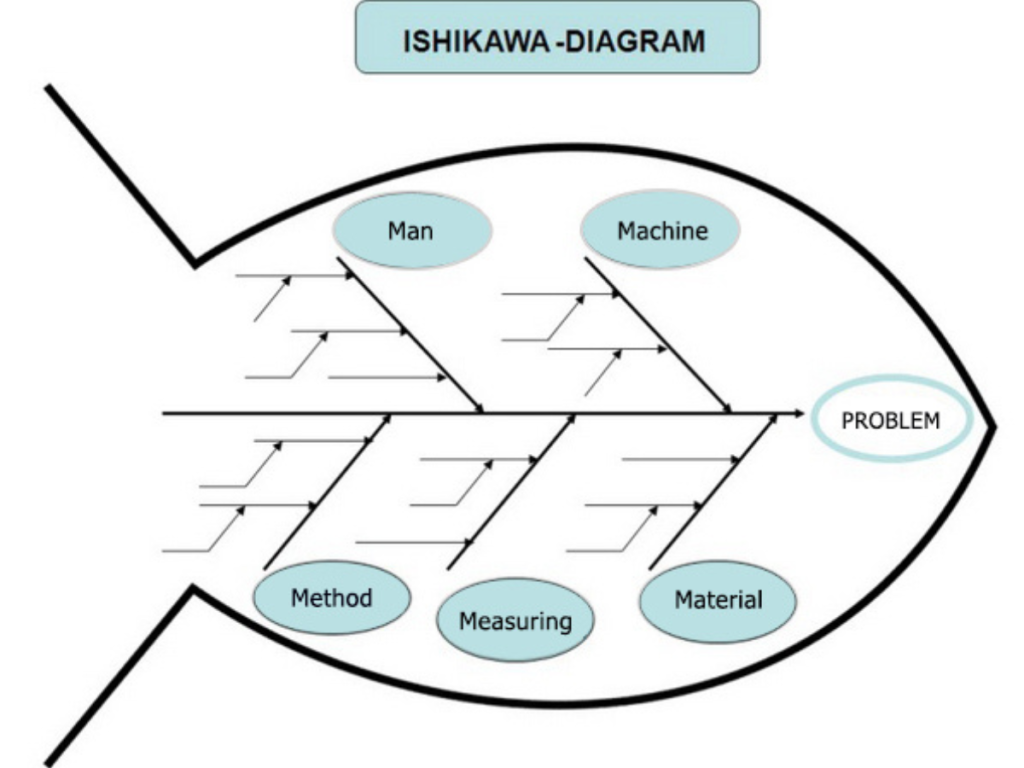

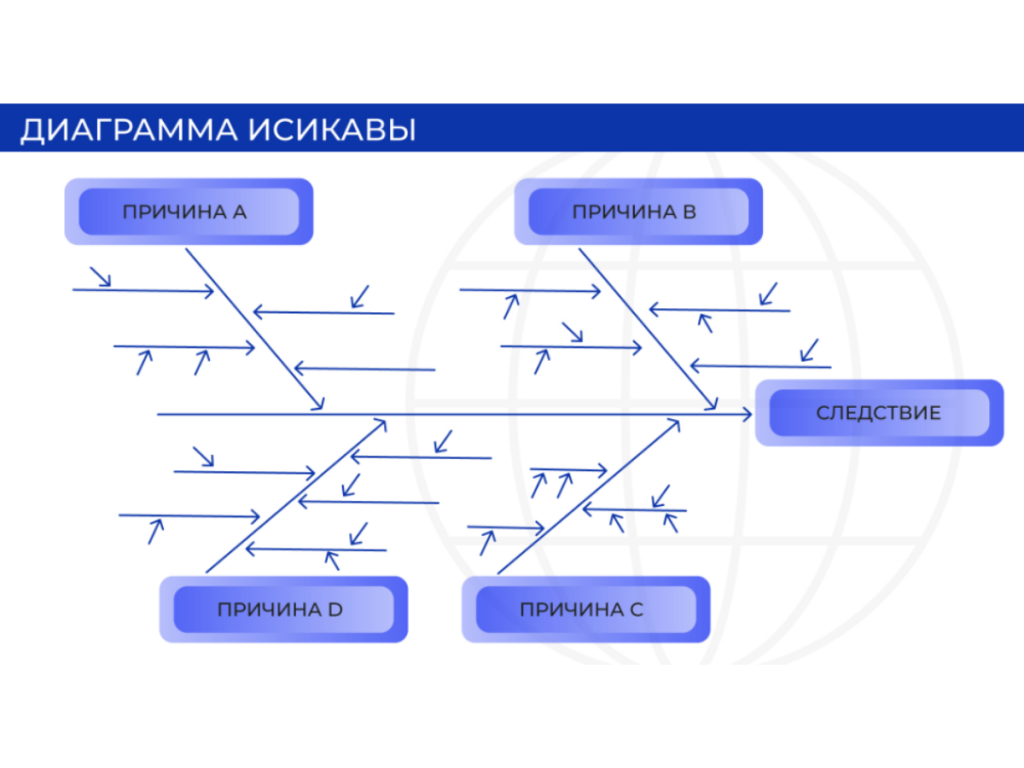

Структура схемы напоминает рыбий скелет, где «голова» — основная проблема, а «кости» — категории возможных причин. Ветви диаграммы визуализируют информацию и показывают, как разные элементы связаны между собой. Визуализация помогает определить препятствия для развития и структурировать их, что делает анализ более эффективным.

Главные группы причин

Для их систематизации, как правило, используются следующие понятия:

1. 6М — для производства:

Метод (Method): ошибки в технологических процессах, неправильные инструкции, недостаточная квалификация персонала.
Машина (Machine): неисправное оборудование, износ инструментов, неправильная настройка.
Материал (Material): низкое качество сырья, неправильное хранение, дефицит материалов.
Измерение (Measurement): ошибки в измерениях, неточность контрольных приборов.
Человек (Man): ошибки персонала, недостаточная мотивация, неправильное обучение.
Среда (Medium): влияние внешних условий, таких как температура, влажность, освещение.

2. 4P — для услуг:

Продукт (Product): несоответствие продукта требованиям клиента, низкое качество.
Процесс (Process): неэффективные процессы, задержки, бюрократия.
Люди (People): ошибки персонала, недостаточная квалификация, недоброжелательное отношение.
Окружение (Place): внешние факторы, влияющие на качество услуги (например, шум, недостаток места).

Выбор направлений зависит от конкретной ситуации и отрасли. Главное, чтобы они были исчерпывающими и охватывали все возможные причины. Использование этих разграничений позволяет структурировать анализ и выявить наиболее значимые элементы, влияющие на возникновение проблемы.

Важно отметить: Диаграмма Исикавы — гибкая методика. Можно пользоваться как стандартными группами, так и создавать собственные, исходя из специфики трудности. Главное, чтобы они были понятны и логичны.

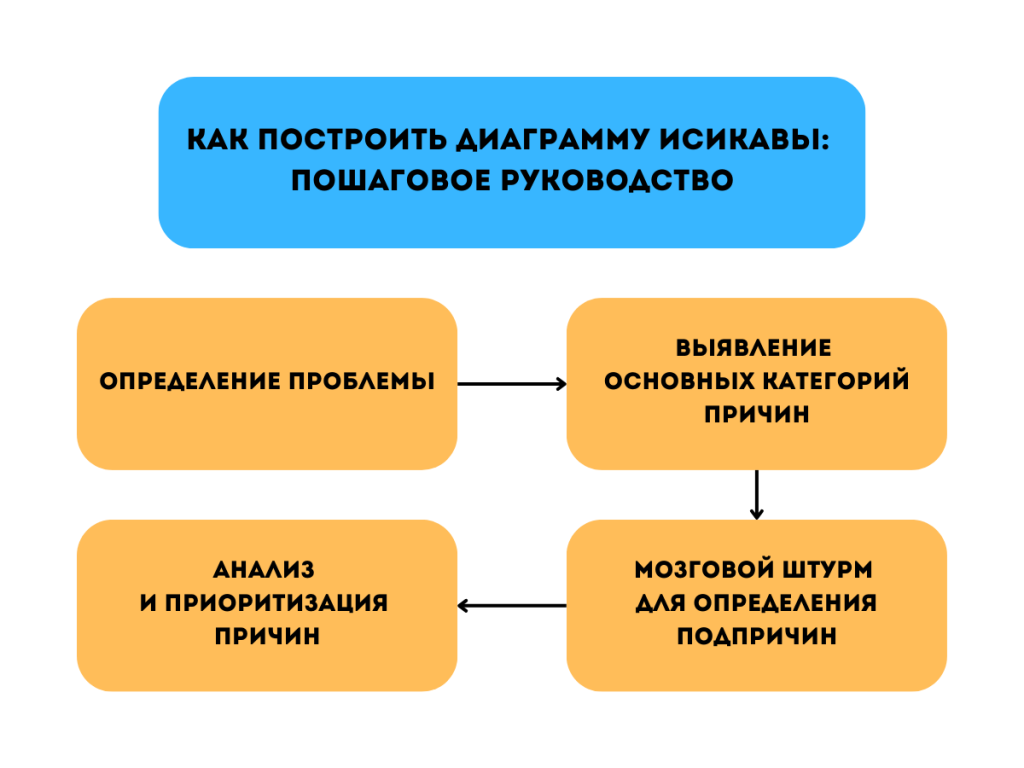

Как построить диаграмму Исикавы: пошаговое руководство

Шаг 1. Определение проблемы

Сформулируйте осложнение четко и конкретно. Избегайте общих фраз. Например, вместо «Проблемы с качеством продукции» попробуйте «Повышенное количество брака при производстве детали Х».
Сосредоточьтесь на одном затруднении за раз. Это поможет избежать путаницы и получить более точные результаты.

Шаг 2. Выявление основных категорий причин

Выберите подходящие разграничения. Это могут быть стандартные 6М и 4P или другие, более специфичные для вашей ситуации.
Запишите группы на основных «костях» диаграммы. Эти кости будут отходить от «рыбьей головы».

Шаг 3. Мозговой штурм для определения подпричин

Соберите команду. Привлеките к мозговому штурму людей, которые хорошо знакомы с проблемой.
Подключите критическое мышление. Для каждой основной группы причин задавайте вопрос «Почему это происходит?». Ответы дадут возможность выявить более глубокие факторы.
Записывайте все идеи, даже если они кажутся неважными.
Не оценивайте идеи. Цель мозгового штурма — генерировать как можно больше мыслей, а не оценивать их.

Шаг 4. Анализ и приоритизация причин

Объедините факторы, которые имеют схожую природу.
Оцените важность каждого обстоятельства, чтобы понять, какие из них оказывают наибольшее влияние.
Выделите наиболее значимые аспекты, которые можно изменить.

Дополнительные советы

Используйте визуальные инструменты. Диаграмму можно рисовать на флипчарте, доске или в специальной программе.
Будьте открыты для новых идей. Не бойтесь выходить за рамки привычных шаблонов.
Проверяйте информацию. Подтверждайте выявленные факторы дополнительными данными.
Обновляйте диаграмму — это живой инструмент. По мере того, как будете решать проблемы, схема может изменяться.

С помощью диаграммы Исикавы, можно лучше понять корни осложнений и разработать эффективные меры для их решения.

Примеры использования диаграммы Исикавы

Диаграмма Исикавы стала важным инструментом для решения различных проблем. Рассмотрим два примера, которые показывают, как этот прием можно применить в разных сферах.

В производстве

Представим, что компания выпускает автомобильные запчасти, и клиенты стали жаловаться на дефекты. Руководство решает применить метод Исикавы, чтобы разобраться в источниках возникших дефектов.

На вершине указываем главную проблему — «Дефекты продукции».
Для построения схемы здесь можно использовать категории 6М:

Материалы: качество поставляемых материалов может оказаться низким.

Методы: возможно, процессы сборки не стандартизированы.
Машины: оборудование, используемое на производстве, может работать с погрешностями.
Мера: отсутствие точного измерения качества на разных этапах производства.
Человеческий фактор: возможно, сотрудники недостаточно обучены или допускают ошибки.
Среда: температура и влажность могут влиять на результат.
Команда проводит мозговой штурм, выясняя конкретные подпричины для каждого направления. Например, в части «Материалы» обнаруживается, что поставщик регулярно поставляет сырье с дефектами, а в части «Человеческий фактор» — что обучение сотрудников не проводится регулярно.
После сбора информации команда оценивает наиболее вероятные поводы для дефектов и требует незамедлительного внимания. В результате выясняется, что основной проблемой являются некачественные материалы, что требует замены поставщика.

Таким образом, предприятие смогло выявить и устранить корневую причину, что привело к улучшению качества продукции и снижению количества дефектов.

В сфере услуг

Рассмотрим пример компании, которая предоставляет услуги доставки. В последнее время клиенты стали жаловаться на задержки, что негативно сказывается на репутации фирмы. Руководство решает провести анализ с помощью метода Исикавы, чтобы понять, откуда берутся эти задержки.

В верхней части схемы указываем проблему — «Задержки в доставке».
В этом случае удобнее использовать метод 4P, который включает:

Люди: сотрудники службы доставки могут не справляться с задачами.

Процессы: возможно, этапы планирования и логистики неэффективны.
Продукты: могут возникать ошибки при сборке заказов.
Место: географические особенности, пробки на дорогах или неудобное расположение складов.
В ходе мозгового штурма выясняется, что задержки в основном связаны с неэффективным планированием маршрутов, пробками в определённых районах и недостатком сотрудников в часы пик.
После анализа руководство решает внедрить новые программы планирования маршрутов и увеличить число курьеров в пиковые часы, что снизило задержки и улучшило уровень клиентского сервиса.

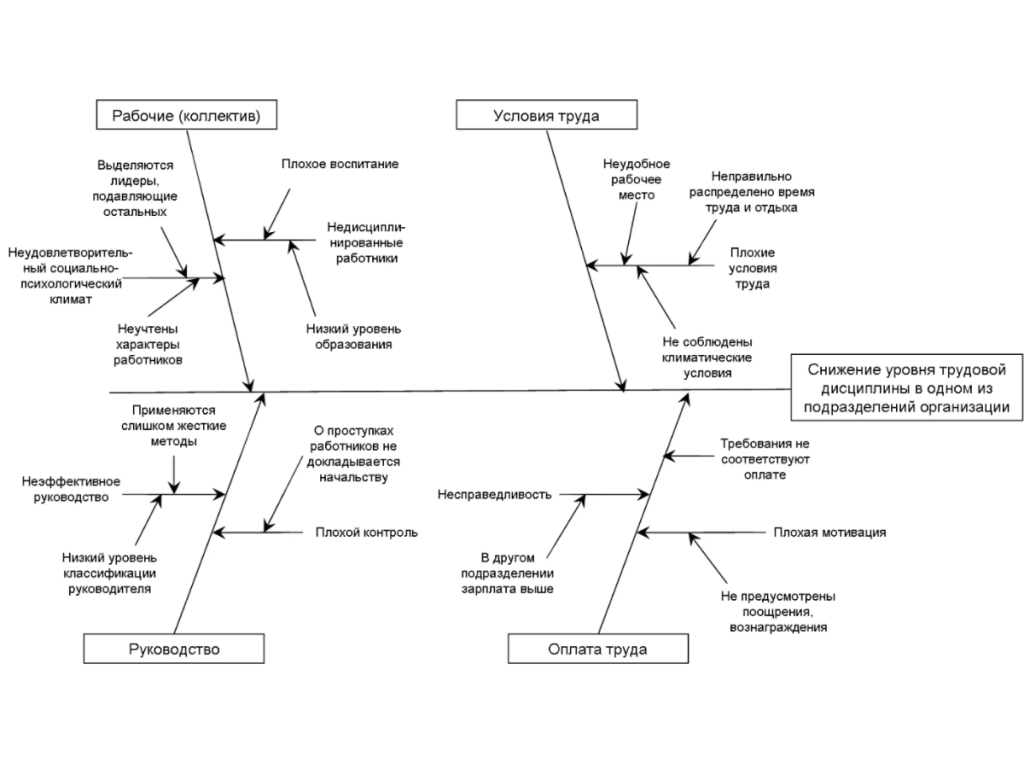

Оба примера показывают, как диаграмма Исикавы дает возможность выявить корневые источники проблем в разных сферах бизнеса. А внизу на картинке еще один пример с индивидуальными критериями.

Как применить ЛидерТаск

Применение таск-менеджера дает множество возможностей для менеджеров и специалистов по управлению качеством. Вот основные аспекты, как это реализовать:

Создайте проект «Анализ проблемы»

Это позволит собрать все данные и идеи, связанные с конкретной проблемой. В рамках проекта можно создать отдельные задачи для каждой причины, что упростит дальнейший анализ.

Применяйте канбан-доски для визуализации

Каждая категория причин будет представлена в виде колонки на доске, куда можно добавлять карточки с подпричинами и идеями. Такое наглядное представление помогает команде лучше понять взаимосвязи и организовать мозговой штурм.

Используйте функции совместной работы
Общий доступ к проекту для членов команды: все участники видят и редактируют проект, что способствует коллективному анализу.
Комментирование и обсуждение элементов диаграммы: участники могут оставлять комментарии на карточках, что позволяет обсуждать идеи и предложения в реальном времени.
Отслеживание изменений и обновлений в реальном времени: все изменения отображаются в реальном времени, что позволяет команде работать синхронно и быть в курсе обновлений.

Эти функции делают планировщик удобным помощником для эффективного применения диаграммы Исикавы.

Как создать диаграмму Исикавы в ЛидерТаск: инструкция

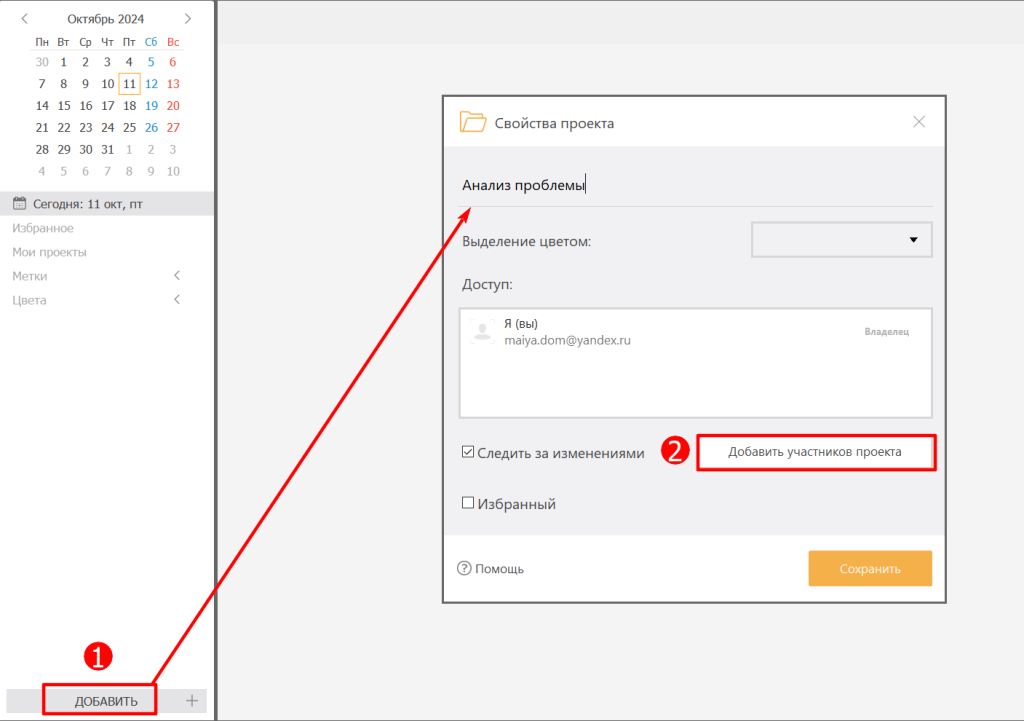

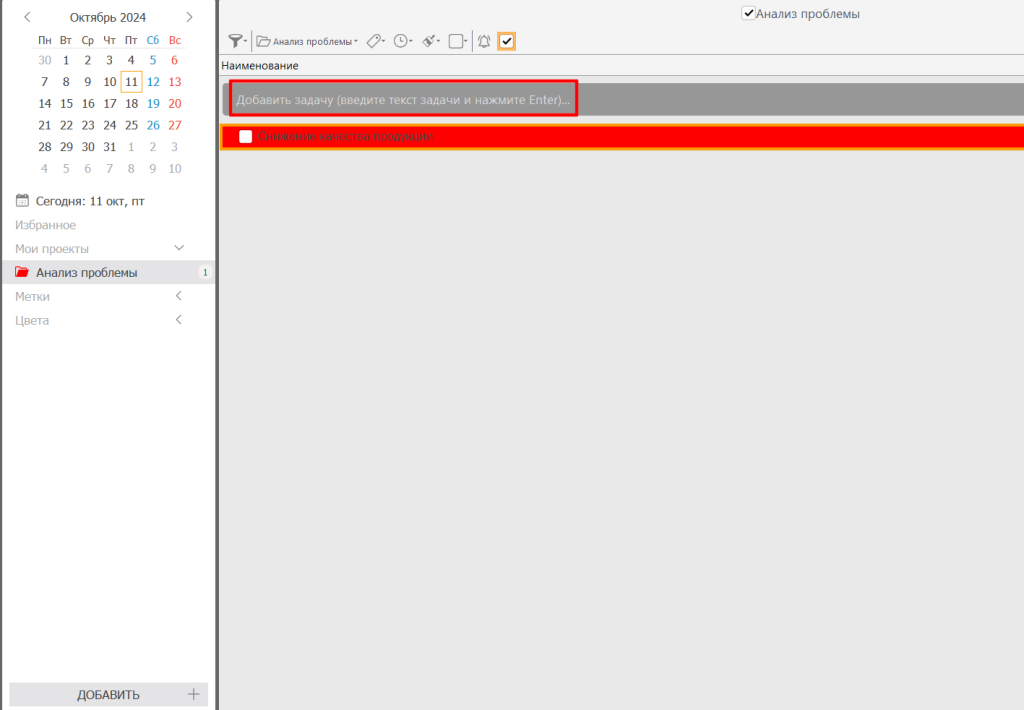

Создайте проект и назовите его «Исследование проблемы». Добавьте участников.

Внутри проекта добавьте задачу, которая будет представлять основную проблему, например, «Снижение качества продукции». Убедитесь, что трудность четко сформулирована и понятна всем участникам.

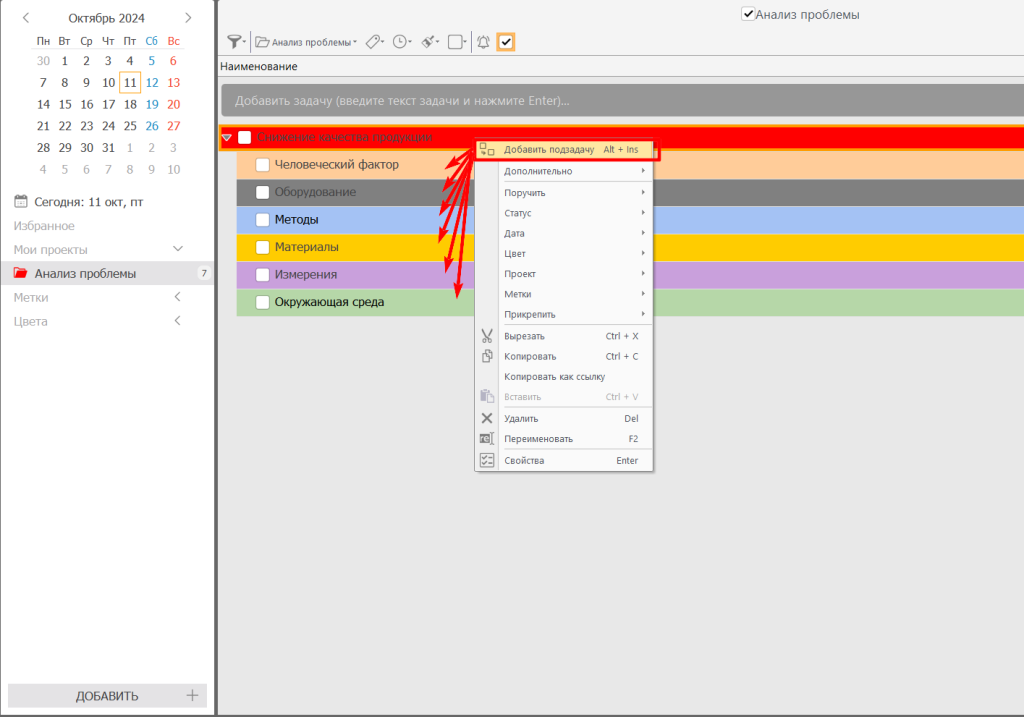

Создайте подзадачи для каждой из основных категорий причин. Например, «Оборудование», «Методы», «Материалы», «Измерения», «Окружающая среда».

Создайте подзадачи для каждой подпричины внутри соответствующей задачи. Например, под «Человеческий фактор» добавьте «Недостаток обучения», «Усталость сотрудников».

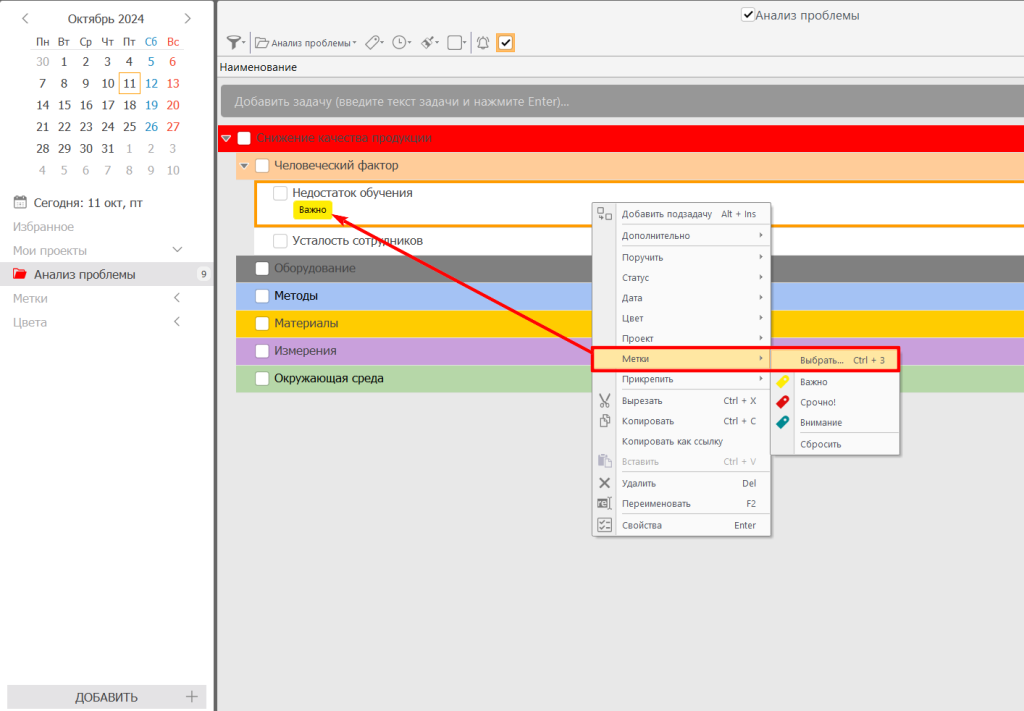

Проанализируйте все выявленные причины и подпричины. Используйте метки для приоритизации.

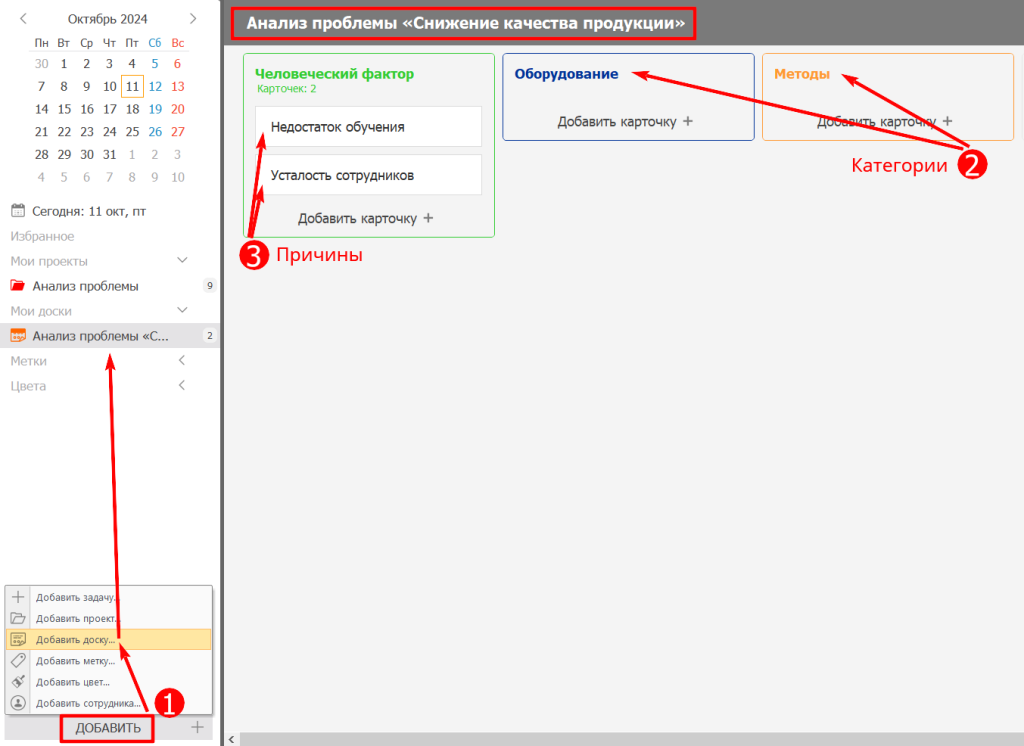

Перейдите в режим канбан-доски. Создайте колонки для каждой категории причин и переместите соответствующие причины и подпричины в нужные колонки. Это поможет визуализировать диаграмму Исикавы.

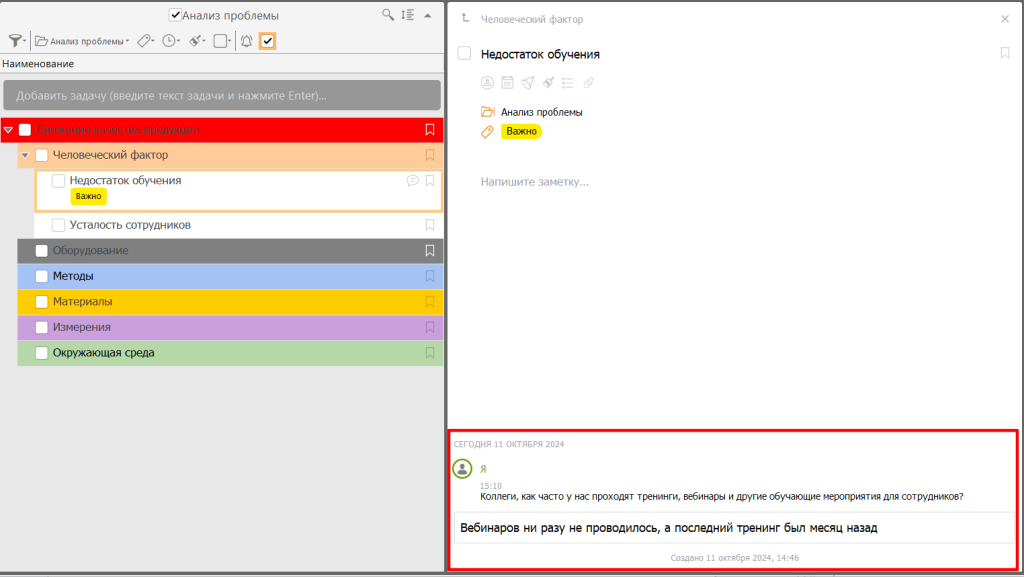

Используйте комментирования в проекте, чтобы работать сообща.

В карточках канбан-доски также можно отправлять сообщения.

Отслеживайте изменения и обновления в реальном времени, чтобы все участники были в курсе последних изменений.
Подведите итоги исследования, выделив ключевые причины проблемы. Разработайте план действий для устранения выявленных причин, создайте задачи для их устранения и назначьте ответственных за выполнение.

Таким образом, таск-менеджер превращает статичную диаграмму Исикавы в динамичный и интерактивный инструмент для решения проблем. Попробуйте ЛидерТаск уже сегодня и убедитесь в его эффективности.

Итоги статьи

Применение диаграммы Исикавы в таск-менеджере предоставляет специалистам инструмент для оценки и решения проблем. С помощью этой техники можно структурировать информацию, находить корневые причины и визуализировать связь между ними, что упрощает принятие решений и оптимизацию бизнес-процессов.
